Hansheng Automation (Dongguan) Co., Ltd. é um dos fabricantes e fornecedores mais experientes de engrenagens de esquadria na China. Se você pretende vender no atacado equipamentos de esquadria -com boa relação custo-benefício feitos na China, bem-vindo para obter a lista de preços e a cotação de nossa fábrica. Além disso, serviço personalizado e serviço OEM e ODM estão disponíveis.
Recursos do produto

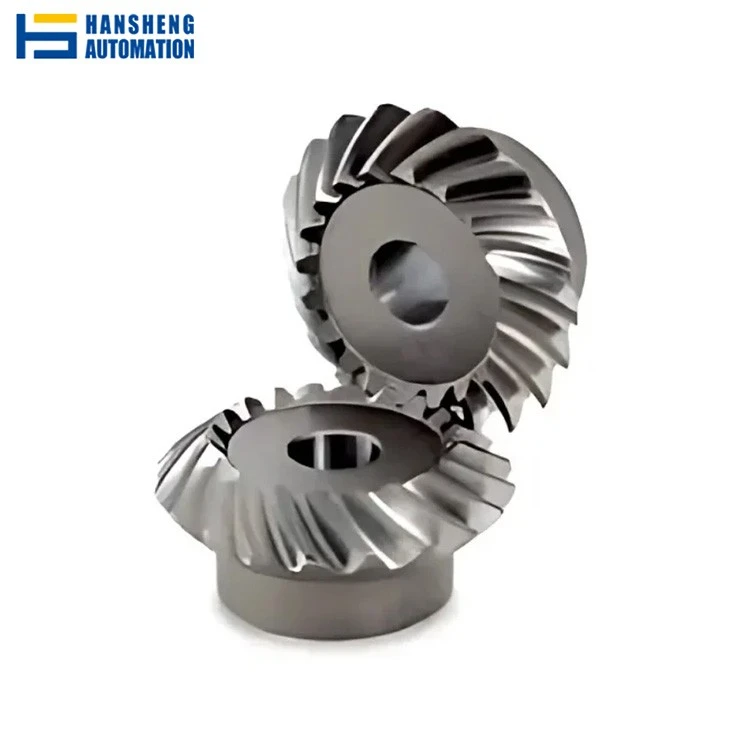

As engrenagens de esquadria são um subtipo específico de engrenagens cônicas em que duas engrenagens engrenam em um ângulo de 90 graus e têm um número igual de dentes, resultando em uma relação de transmissão de 1:1. Isso os torna ideais para redirecionar o movimento sem alterar a velocidade ou o torque.
Principais vantagens de nossas engrenagens de esquadria
Transmissão de energia ideal
Nossas engrenagens de meia-esquadria são projetadas para fornecer transferência de potência suave e eficiente, minimizando a perda de energia durante mudanças de direção.
Alta Precisão
Utilizando retificação e fresagem CNC, garantimos que cada conjunto de engrenagens de esquadria tenha um perfil de dente perfeito para uma operação silenciosa.
Configurações versáteis
Oferecemos engrenagens de esquadria retas para aplicações padrão e engrenagens de esquadria em espiral para requisitos de alta-velocidade e baixo-ruído.
Personalização
Desde o tamanho do furo e rasgos de chaveta até tratamentos térmicos específicos, cada aspecto de suas engrenagens de meia-esquadria pode ser personalizado para se adequar ao seu maquinário.
Capacidades de fábrica
Nossas instalações de fabricação estão equipadas com máquinas-de{1}}de{2}}última geração projetadas especificamente para a produção de engrenagens de{3}}esquadria de alta qualidade. Nós não apenas cortamos dentes; nós projetamos desempenho.
| Imagem do equipamento | Informações do equipamento | |
|
|
Nome do Equipamento | Máquina fresadora de engrenagens KPS30 |
| Diâmetro de usinagem | 3-300 mm | |
| Módulo Usinável Máximo | 4 | |
| Ângulo de inclinação do eixo da ferramenta | ±30 graus | |
| Velocidade máxima do fuso da ferramenta | 2.500 rpm | |
| Velocidade máxima da mesa de trabalho | 1.500 rpm | |
| Imagem do equipamento | Informações do equipamento | |
 |
Diâmetro de usinagem | 3-300 mm |
| Sistema CNC | Sistema CNC NJ-i50H: controle de 7 eixos, interpolação simultânea de 4 eixos | |
| Acionamento do fuso | Fuso da placa{0}}Acionamento direto via servo motor do fuso; Fuso da peça de trabalho-Acionamento direto por meio de motor de torque-integrado. | |
| Capacidades de processamento | Capaz de usinar engrenagens cilíndricas, engrenagens helicoidais, rodas dentadas, polias dentadas de correia síncrona, flexsplines, estrias e componentes similares. | |
Usinagem CNC avançada: usamos centros CNC multi{0}}eixos para garantir que a distância de montagem e a geometria dos dentes de nossas engrenagens de esquadria sejam perfeitas; Inspeção rigorosa: cada lote de engrenagens de esquadria passa por testes rigorosos, incluindo relatórios de máquina de medição por coordenadas (CMM) e verificações de rugosidade da superfície do dente;
Parâmetros Técnicos
Abaixo estão as especificações padrão para nossas engrenagens de esquadria personalizadas. Observe que podemos ajustar esses parâmetros com base em seus desenhos específicos.
| Parâmetro |
Detalhes da especificação |
| Tipo de engrenagem |
Engrenagem de esquadria reta / engrenagem de esquadria em espiral |
| Material |
Aço, Aço Inoxidável, Latão, Nylon, POM |
| Módulo (m) |
0.1, 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0 |
| Ângulo de Pressão |
20 graus (padrão) ou personalizado |
| Ângulo do Eixo | 90 graus |
| Relação de engrenagem | 1:1 |
| Dureza |
HRC 45-60 (após tratamento térmico) |
| Acabamento de superfície |
Moído, polido ou revestido |
Aplicações de produtos
Nossas engrenagens de meia-esquadria são utilizadas em um amplo espectro de indústrias onde é necessária uma mudança direcional no movimento:
Perguntas frequentes
P: Qual é a diferença entre uma engrenagem cônica e uma engrenagem de esquadria?
R: Todas as engrenagens de esquadria são engrenagens cônicas, mas nem todas as engrenagens cônicas são engrenagens de esquadria. As engrenagens de esquadria têm especificamente uma proporção de 1:1 e engrenam em um ângulo de 90 graus. As engrenagens cônicas padrão podem ter várias relações (por exemplo, 2:1 ou 5:1).
P: Você pode fabricar engrenagens de esquadria com base em meus modelos 3D?
R: Sim, a Sango Automation é especializada em fabricação personalizada. Podemos trabalhar com arquivos STEP, IGES ou DWG para produzir engrenagens de esquadria que atendam às suas especificações exatas.
P: Por que a precisão ISO nível 5 é importante para engrenagens de esquadria?
R: A alta precisão reduz ruído, vibração e geração de calor. Na robótica, as engrenagens de esquadria Nível 5 garantem maior precisão de posicionamento e maior vida útil para toda a caixa de engrenagens.
P: Vocês fornecem conjuntos de engrenagens de esquadria ou engrenagens individuais?
R: Recomendamos fortemente a compra de Mitre Gears em pares. Como são projetadas para engrenar perfeitamente, o uso de engrenagens de lotes diferentes pode causar maior desgaste e ruído.
